Anteny

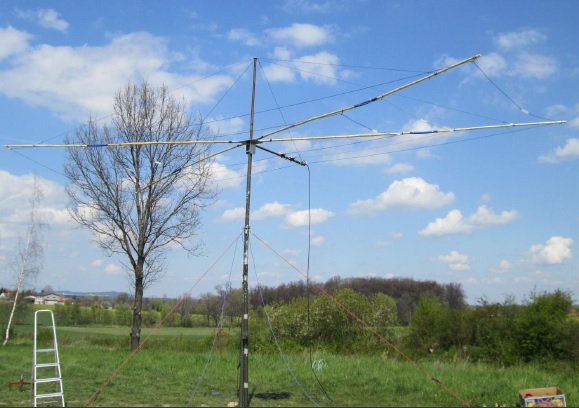

ANTENA MOXON NA PASMA KF 14 - 21 - 28 MHz W WERSJI TERENOWEJ (wykonana przez SP6GTN dla potrzeb własnych)
![](cra/technika/anteny/MOXON.jpg)
Opracowanie: antena MOXON.pdf
ANTENA PIONOWA NA WSZYSTKIE PASMA KF I NA 50 MHZ / opr. SP6GTN /
Wykonana przeze mnie antena wzorowana jest na fabrycznej antenie prod. japońskiej typu CHA250. Składa się ona z teleskopowych rurek aluminiowych o całkowitej długości 7,13 m i transformatora o odpowiedniej konstrukcji widocznego na zdjęciach. Antena nie wymaga przeciwwag. Najlepsze rezultaty w dx-owaniu osiąga się na niej gdy jest zamocowana na maszcie z rur Al o wysokości 6 m. Zasilana jest kablem 50 ohm dowolnej długości. W odległości ok. 1 m przed gniazdem zasilającym wykonałem dławik w postaci 3 zw. kabla zasilającego o średnicy ok.25 cm

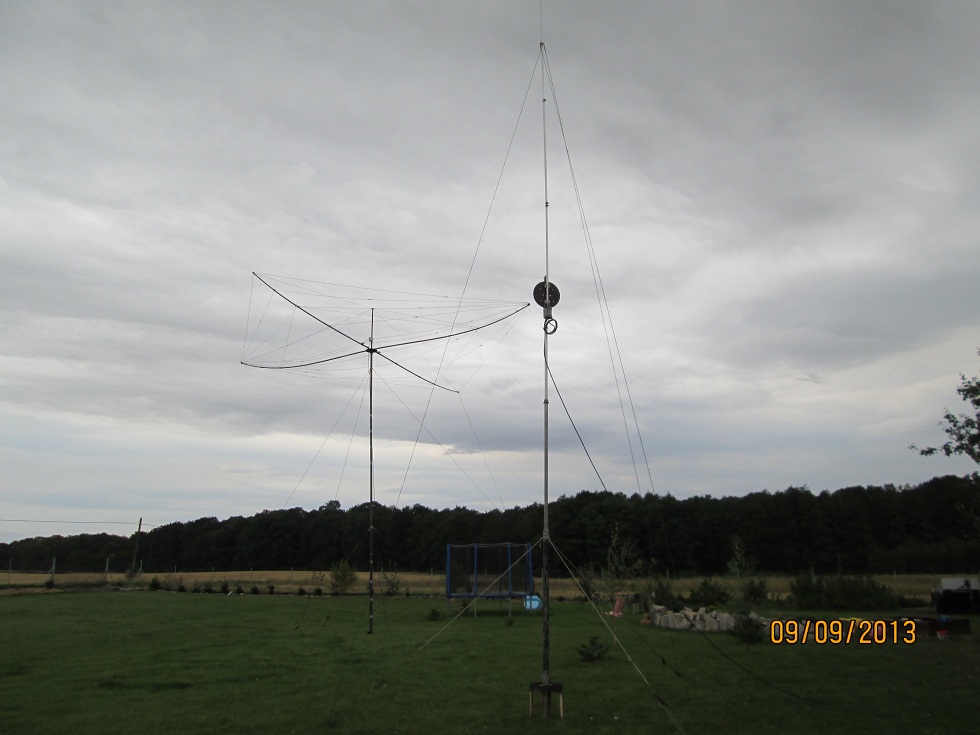

![](cra/zdjecia/anteny/Kompletna%20antena%20CHA250.jpg)

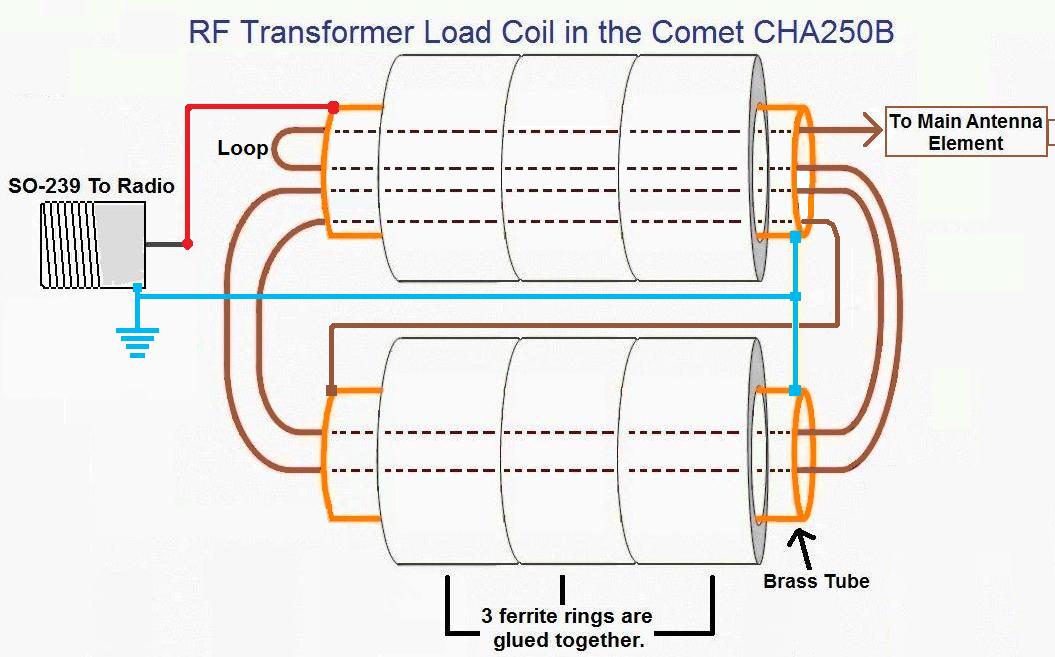

![](cra/zdjecia/anteny/Schemat%20transformatora%20anteny%20CHA250.jpg)

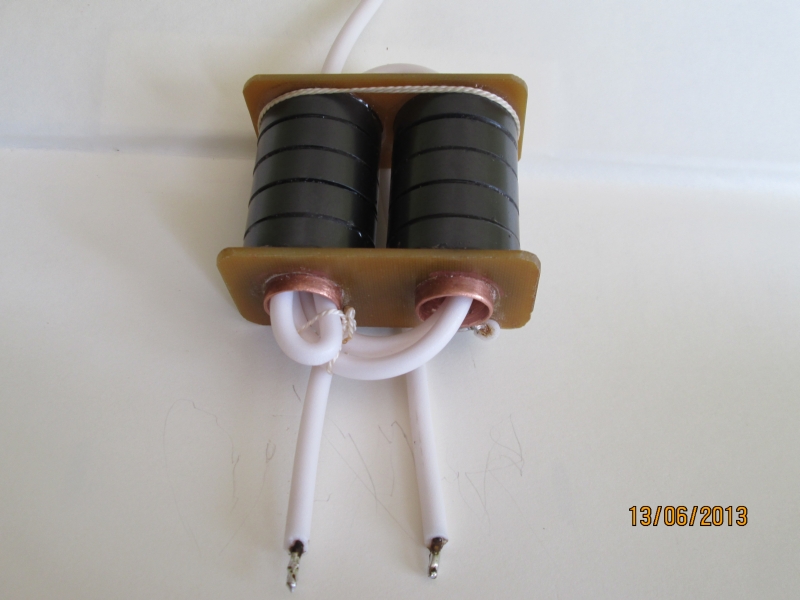

![](cra/zdjecia/anteny/Transformator%20do%20anteny%20CHA250%20wyk.SP6GTN-4.jpg)

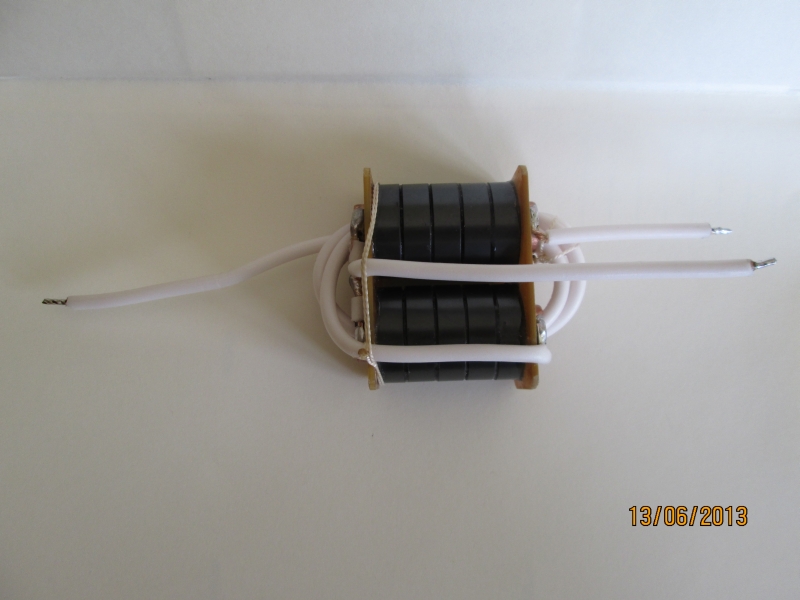

![](cra/zdjecia/anteny/Transformator%20do%20anteny%20CHA250%20wyk.SP6GTN%20-2.jpg)

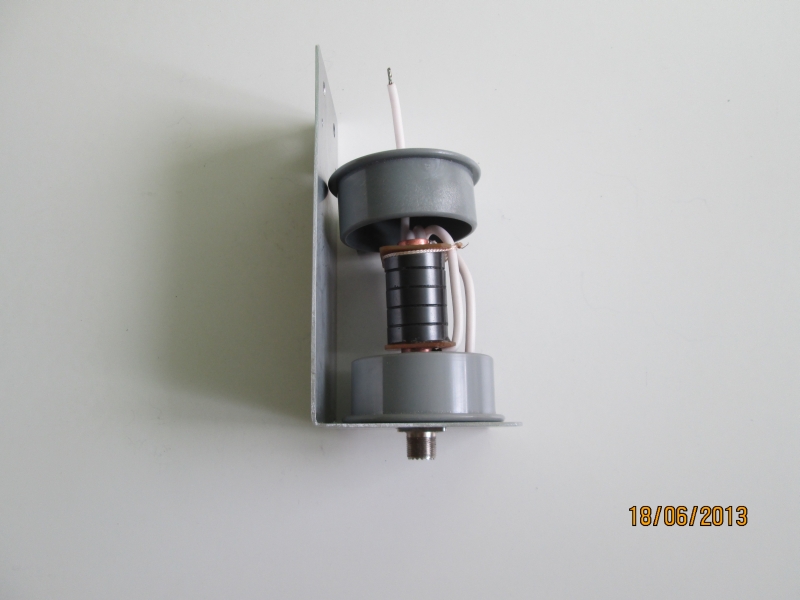

![](cra/zdjecia/anteny/Zastosowanie%20obudowy%20baluna%201kW%20SP1BKS%20do%20zabudowy%20transformatora%20CHA250.jpg)
- Anteny KF i UKF wg DK7ZB
- SQ8MXN &SQ8MXS
- Anteny MOXON wg DK7ZB
- Anteny MOXON z rurek AL
- Antena pionowa KF wg G3XOV
- Antena M0PLK
- Spiderbeam
- Anteny typu "J"

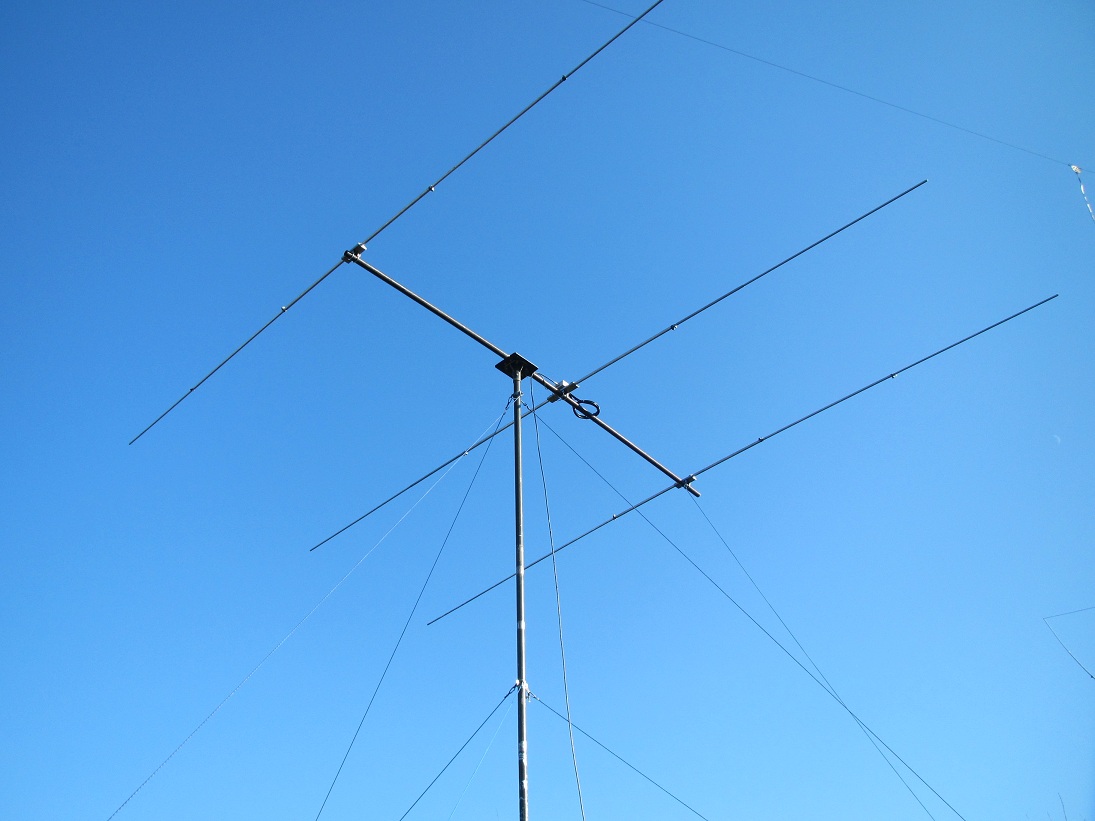

Antena Yagi 15M DK7ZB w wyk. SP6GTN
Ewentualne uwagi i pytania proszę na adres: Ten adres pocztowy jest chroniony przed spamowaniem. Aby go zobaczyć, konieczne jest włączenie obsługi JavaScript.
Vy 73, Franciszek Kaczmar SP6GTN
